產品簡介

1、多功能電力儀表具備通用的工頻電源輸入接口，若不作特殊聲明，提?供的是AC 220V±20%電源接口的標準產品，請保證所提供的電源適用于?該系列的產品，以防止損壞產品.
注：采用交流供電時，建議在火線一側安裝1A保險絲。?電力品質較差時，建議在電源回路安裝浪涌抑制器防止雷擊，以及快?速脈沖群抑制器.
2、多功能電力儀表采用了每個測量通道單獨采集的計算方式，保證了使用?時完全一致對稱,其具有多種接線方式.適用于不同的負載形式.
2.2.1電壓輸入：輸入電壓應不高于產品的額定輸入電壓(100V或500V),?否則應考慮使用PT ,在電壓輸入端須安裝1A保險絲。
2.2.2電流輸入：標準額定輸入電流為5A ,大于5A的情況應使用外部CT.?如果使用的CT上連有其它儀表,接線應采用串接方式,去除產品的電流輸入?連線之前，一定要先斷開CT一次回路或者短接二次回路.建議使用接線排,?不要直接接CT ,以便拆裝.
2.2.3要確保輸入電壓、電流相對應，順序一致，方向一致；否則會出?現數值和符號錯誤！(功率和電能)
2.2.4儀表輸入網絡的配置根據系統的CT個數決定,在2個CT的情況下,?選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式，?儀表接線、儀表編程中設置的輸入網絡NET應該同所測量負載的接線方式一?致，不然會導致儀表測量的電壓或功率不正確.其中在三相三線中，電壓測?量值顯示的為線電壓；而在三相四線中，電壓測量值顯示為電網的相電壓.

注： 1.漢測電氣產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知。
        2.更多產品信息請進入產品中心，全國服務熱線：027-87196390。

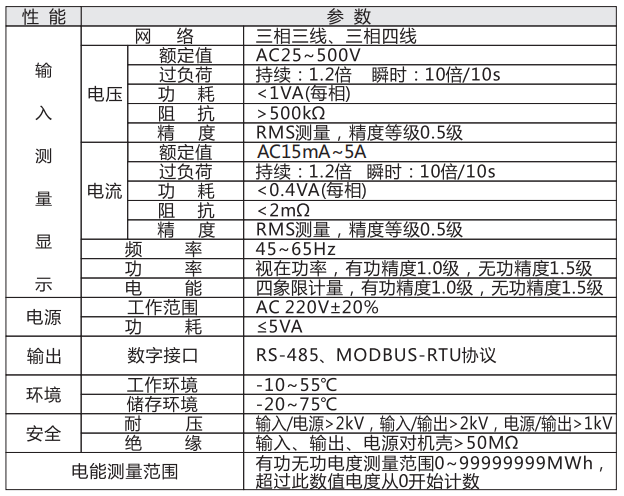

技術參數

注： 1.漢測電氣產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知。
        2.更多產品信息請進入產品中心，全國服務熱線：027-87196390。

權威鑒定

漢測電氣產品PE-S4多功能電力儀表嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
